NRK11語音識別芯片為廣州九芯電子自主研發的一款高性能、低成本的離線語音識別芯片，具有語音識別及播報功能，需要外掛 SPI-Flash，存儲詞條或者語音播內容。他具有識別率高，工業級性能、簡單易用，更新詞條方便等優勢。廣泛應用在智能家居、AI人工智能、玩具等多種領域。
2、產品特征：
• 工作電壓：3.3V~5.5V，一般為 4.2V
• 休眠電流：<7uA
• 未休眠待機電流：25~50mA
• 喚醒方式：休眠后可以從任何GPIO、RTC、或WDT中斷來喚醒，使其進入待機狀態；待機狀態下通過喚醒詞或者詞條來進入工作狀態。
• 固定詞條，非特定人識別
• 可識別 30個詞條（每個詞條建議三字或以上），總字?jǐn)?shù)在50~60字之間。
• 識別環境：安靜無回聲.
• 識別效果：安靜無回聲環境，2 米內識別率可達 90%及以上，距離可以達到5米.
• 識別語種：可識別 32 種語種，如英語，中文，日語，粵語等等（不可同時識別多種語種，即一個模塊無法同時識別中文，英文，日語）.
• PWM輸出，可直接驅動8歐0.5W喇叭；DAC輸出，可外接功放。
• 音頻輸出的內容需要放置在外掛的SPI_Flash中。.
• 低電壓復位：低于1.6V芯片進行復位
• 內置低壓差穩壓器（LDO） -可在3.3V提供25ma負載電流 -可配置的輸出電壓：8個選項1.5v/1.7v/1.8v/2.4v/2.5v/2.7v/3v/3.3v，默認 為3.3V。
• 工作溫度：-10°C~+70°C.
• 芯片程序與詞條存儲方式是OTP存儲方式，• 一次性燒錄，都存在主控芯片里面，方便試樣與量產。播報的語音存儲在外掛SPI FLASH。支持8M/16M/32Mbit SPI FLASH。
• 內置UART串口，方便單片機控制與通信.
• 內置MIC 2級偏壓放大電路，以及自置AGC增益控制，以及率噪電路。
• 封裝形式有LQFP32、COB.
4、功能介紹
4.1、UART串口功能介紹
NRK11語音識別芯片內置標準 UART 異步串口接口，通訊數據格式是：起始位：2位；FA；數據位：2位；00H~FFH；校驗位：2位，校驗位與數據位相加為FFH。使用電腦串口調試助手，需要正確設置串口的參數，設置如圖：
4.2、播放控制介紹
詞條介紹： 詞條指我們所要說出的識別指令 標準版本的詞條中“小明”作喚醒詞，喚醒后才能識別其他詞條，詳情請見下表：
可設置詞條：
| 喚醒 | 回答 | 指令 | 回答 | 效果 |
| 小明，小明 | 我在 | 打開燈 | 好的已開燈 | 開上一次狀態的LED燈 |
| 關閉燈 | 好的 已關燈 | 關閉所有LED燈 | ||
| 調亮一點 | 已調亮 （已經最亮） | 亮度從10%-40%-100% | ||
| 調暗一點 | 已調暗 （已經最暗） | 亮度從100%-40%-10% | ||
| 變白光 | 已切換到白光 | 白光LED亮（上個狀態亮度） | ||
| 變橙光 | 以切換到橙光 | 橙光LED亮（上個狀態亮度） | ||
| 變中性光 | 以切換到中性光 | 白光橙光LED亮（上個狀態亮度） | ||
| 睡眠模式 | 已切換到 睡眠模式 | 上個狀態的色溫10%亮度，定時5分鐘后關閉所有的LED燈 | ||
| 最大亮度 | 已經最亮 | 亮度100% | ||
| 最小亮度 | 已經最暗 | 亮度10% |
注：1.此版本可以不帶串口版芯片PA10,PA11直接接燈；也可以用帶串口版本PA6,PA7直接輸出串口信號 2.標準版本詞條用于測試，如要修改詞條請聯系業務人員 3. UART 口，可與單片機通訊使用 4.喚醒后延遲時間為10秒，接收指令后重新計時，不用每次都叫喚醒詞。

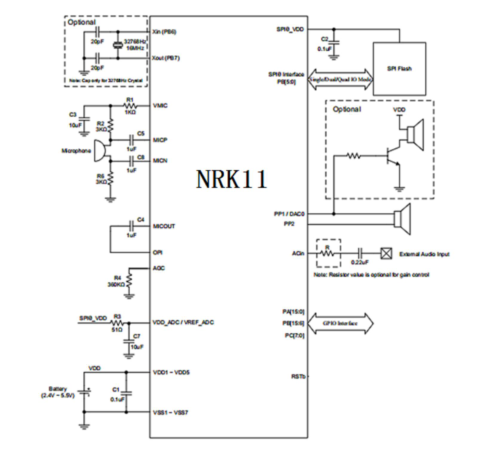

5、應用電路圖
6、電路圖

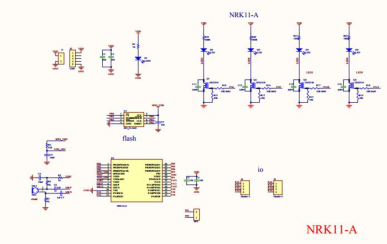

（不帶串口版電路原理圖）

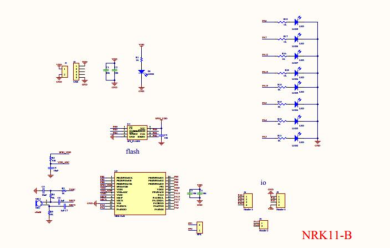

（帶串口版電路原理圖）
NRK11系列語音識別芯片可適于各種語音提示的場合，如：血壓計、考勤機、血糖儀、醫療器械、按摩器、足浴盆、門鈴提示器、兒童玩具、語音報警器、汽車電子、小家電、念佛機、游戲機、工藝禮品、智能鎖(指紋鎖,密碼鎖,刷卡鎖)、掃碼機等等。
